一维条码结构和参数

一维条码符号的结构

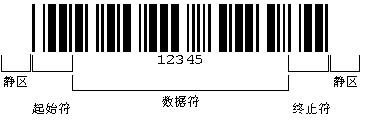

一维条形码的符号结构如下图所示:

左侧空白区

位于条码左侧无任何符号的白色区域,主要用于提示扫描器准备开始扫描。

起始符: 条码字符的第一位字符,用于标识一个条码符号的开始,扫描器确认此字符存在后开始处理扫描脉冲。

数据符:位于起始符后的字符,用来标识一个条码符号的具体数值,允许双向扫描。

检验符:用来判定此次扫描是否有效的字符,通常是一种算法运算的结果。扫描器读入条码进行解码时,先对读入各字符进行运算,如运算结果与检验码相同,则判定此次识读有效。

终止符:位于条码符号右侧,表示信息结束的特殊符号。

右侧空白区:在终止符之外的无印刷符号且条与空颜色相同的区域。

一维条码的参数

密度(Density):条码的密度指单位长度的条码所表示的字符个数。对于一种码制而言,密度主要由模块的尺寸决定,模块尺寸越小,密度越大,所以密度值通常以模块尺寸的值来表示(如5mil)。通常7.5mil以下的条码称为高密度条码,15mil以上的条码称为低密度条码,条码密度越高,要求条码识读设备的性能(如分辨率)也越高。高密度的条码通常用于标识小的物体,如精密电子元件,低密度条码一般应用于远距离阅读的场合,如仓库管理

宽窄比:对于只有两种宽度单元的码制,宽单元与窄单元的比值称为宽窄比,一般为2-3左右(常用的有2:1,3:1)。宽窄比较大时,阅读设备更容易分辨宽单元和窄单元,因此比较容易阅读。

对比度(PCS):条码符号的光学指标,PSC值越大则条码的光学特性越好。

PCS=(RL-RD)/RL×100%  (RL:条的反射率 RD:空的反射率)
