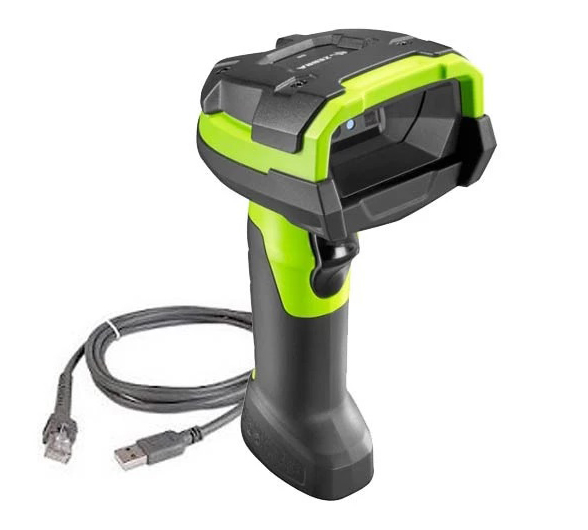

Zebra DS3608/3678超耐用条码扫描枪

DS3608/3678DS3608/3678在恶劣的环境中表现依然出色

可采集直接部件标识、一维/二维以及宽一维纸质条码

Zebra的PRZM智能成像技术可以扫描几乎各种类型的直接部件标识(DPM)，包括激光蚀刻、油墨标记、化学蚀刻、喷墨塑模、涂覆、热喷涂和点刻。同一扫描器几乎可以采集标签上印刷的各种条码，包括破损、脏污、印刷质量不佳或包装薄膜下的条码，以及拣选单、纸箱标签和装箱上的 4 英寸宽一维条码。这种双重功能可以帮助您在生产线上使用同样的扫描器进行端到端的跟踪和追溯，也可以应用在整个车间和仓库。

DS3608/3678设计更加坚固耐用

DS3608-DPA/DS3678-DPA可满足严苛环境中的使用需求，具备更高的跌落、翻滚和密封规格。该款扫描器可经受从 10 ft./3 m 跌落到混凝土地面的冲击，从3.3 ft./1.0 m 处翻滚7500 次。DS3608-DPA/DS3678-DPA具备 IP65/IP68 双重防护密封等级，防尘，可耐受水流喷射，并可完全浸入水中。DS3608-DPA/DS3678-DPA可承受炎热、寒冷和潮湿，可在室内、室外，以及冷库里等几乎各种环境中使用。

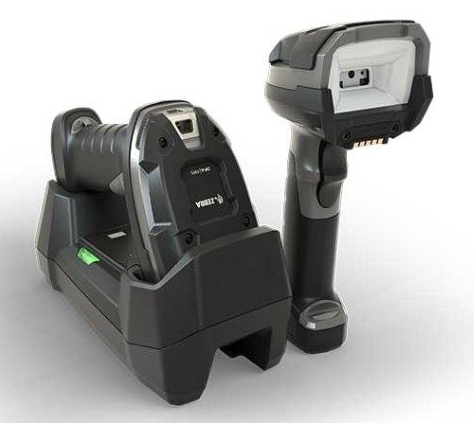

坚固型底座和充电接触点设计经久耐用

DS3678-DPA 是提供 IP65 等级密封底座的扫描器。其工业充电接触点可承受 250,000 次插入。Zebra 的 Connect+ 接触技术使扫描器在使用寿命内充电可靠、减少触点腐蚀。

DS3608/3678先进的照明系统

DS3608/3678条码扫描器具有先进的照明功能，可提供在不同类型的表面采集标识所需要的多种照明效果——包括反光、不规则和曲面以及低或高对比度标识。内置漫射器能够提供采集明亮和反光表面上印制的标识所需要的间接光。Zebra 的漫射器设计，还能为弯曲表面上的条码边缘提供额外照明，增强图像便于解码。还具有一种明亮的直光模式，可提供读取不同表面上（包括富有挑战性的抛光材料）低对比度条码所需的亮光。

连接到您的工业以太网，无需使用第三方转换器

Zebra的Network Connect for Automation在DS3608-DPA/DS3678-DPA扫描器和制造商的工业以太网之间建立了无缝连接，无需第三方转换设备。该解决方案支持多种可编程逻辑控制器 (PLC) 供应商，包括支持罗克韦尔自动化的 EtherNet/IP、西门子的 PROFINET，以及 Modbus TCP 和标准 TCP/IP。通过简化扫描器和 PLC 之间的连接，Network Connect 减少了漏洞点、提高了安全性并降低了复杂性。

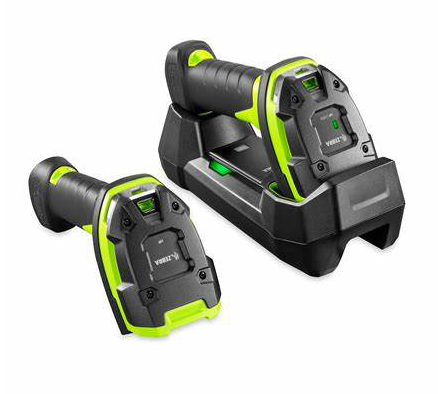

DS3678条码扫描器卓越的无线技术

充电一次可完成超过十万次扫描

PowerPrecision+ 电池帮助实现卓越的电池电量和电源管理。每次充电后，工作人员可以使用更长时间，扫描更多物品。您还可以查看电池健康状况相关数据，包括已消耗的充电周期、当前电池状态、健康状态指示器，从而判断电池是否健康、是否可以充满电或是否需要更换。

电池和 Bluetooth™ 状态一目了然

卓越的电池 “充电计量器” 和蓝牙状态 LED 使得监控电池电量和蓝牙连接状态变得更加轻松。

DS3678使用 AutoConfig 快速切换工作流程

由于扫描器设置是存储在底座中的，您只需将 DS3678-DPA 与不同的底座配对，即可自动为新的主机应用程序配置扫描器。例如，您可以从生产线中取出扫描器，并将其用于货运，而无需手动更改设置。

追踪扫描器，防止工作流程中断

使用虚拟围栏，您可减轻对仓库工作人员将扫描器遗留在货盘上的担心。当扫描器被带离蓝牙范围之外或离开底座超出预定的时间，扫描器和底座均会向用户发出警报。

DS3678利用Wi-Fi友好模式减少蓝牙干扰

Zebra的Wi-Fi友好模式减少了蓝牙设备可能会在 Wi-Fi 环境中产生的无线干扰。

DS3608/3678更出色的可管理性

ScanSpeed 分析工具有助于发现并更正有问题的条码

Zebra 的 ScanSpeed Analytics 功能可提供不同采集条码的详细指标，使您能够识别性能欠佳、会降低您的操作速度的条码。

免费工具满足您的管理需求

使用 123Scan，您可轻松创建配置条码以进行扫描器编程。如果扫描器分布于不同地方，借助扫描器管理服务 (SMS)，您可以配置和更新插入主机的 DS3600-DPA 设备的固件，减少仓库调试或用户操作

及时了解扫描器不同方面的信息

logging agent 的远程诊断功能可自动记录扫描器资产信息、健康状况和统计数据、配置设置和条形码数据—为您提供事件验证、区块链跟踪、试点站点 ROI 生成、故障排除和预测设备运行趋势分析所需的信息。

DS3608/3678物理参数

尺寸	有线DS3608-DPA：7.3英寸长x3.0英寸宽x5.2英寸高/18.5cm长x7.7cm宽x13.2cm高 无线DS3678-DPA：7.3英寸长x3.0英寸宽x5.6英寸高18.5cm长x7.7cm宽x14.3cm高
重量	DS3608-DPA：10.72 oz./304 g,DS3678-DPA：14.18 oz./402 g
输入电压范围	主机电源：下限 4.5 VDC，上限 5.5 VDC 外部电源：下限 11.4 VDC，上限 12.6 VDC
工作电流	DS3608-DPA（有线）：360 mA（RMS 典型值）
待机电流	DS3608-DPA（有线）：100 mA（RMS 典型值）
颜色	灰色和黑色
支持的主机接口	USB、RS232、键盘接口、工业以太网：EtherNet/IP、Profinet、Modbus、TCP 和标准 TCP/IP
电池	PowerPrecision+ 3100 毫安可充电锂离子电池
用户指示器	直接解码指示器；LED；蜂鸣器；震动

DS3608/3678性能参数

充满电的扫描次数	100,000+
图像采集	基本图像采集功能
照明	直接：两 (2) 个暖白光 LED 灯；漫射：环状红色 634 nm LED
瞄准器	655 nm 激光
成像仪视域	水平：46°，垂直：30°
图像传感器	1,280 x 960 像素
打印对比度下限	反射差下限 15%
倾斜/俯仰/旋转	偏移：± 60°,倾斜：± 60°,旋转：± 360°

DS3678无线连接

蓝牙无线通讯	Bluetooth Class 1，版本 4.0 (LE)，串行端口(SPP) 和 HID 配置文件
数据速率	经典蓝牙：3 兆比特/秒（2.1 兆比特/秒）低功耗蓝牙：1 兆比特/秒（0.27 兆比特/秒)
无线通讯范围	室外直线视距：1 类：下限 300 ft. (100.0 m)；2 类：下限 30 ft. (10.0 m)

DS3608/3678解码功能

一维	Code 39、Code 128、Code 93、Codabar/NW7、Code 11、MSI Plessey、UPC/EAN、I 2 of 5、Korean 3 of 5、GS1 DataBar、Base 32 (Italian Pharma)
二维	PDF417、Micro PDF417、Composite Codes、TLC-39、Aztec、DataMatrix、MaxiCode、QR Code、Micro QR、汉信码 (Han Xin)、邮政编码
IUID 支持	支持 IUID 解析，具备根据应用要求而读取、区分 IUID 字段的能力

DS3608/3678解码范围（典型）

码制/分辨率	近/远
Code 39：3 密尔	0.5-4.7 英寸/1.3-11.9 cm
Code 39：5 密尔	0.2-5.6 英寸/0.5-14.2 cm
PDF417：6.6 密尔	0.1-4.0 英寸/0.3-10.2 cm
Datamatrix：5.0 密尔	1.2-2.9 英寸/3.0-7.4 cm
Datamatrix：10.0 密尔	0.1-4.9 英寸/0.3-12.5 cm
QR：10.0 密尔	0.1-4.8 英寸/0.3-12.2 cm
100% UPC：13.0 密尔	1.0-5.8 英寸/ 2.5-14.7 cm
Code 128：15.0 密尔	3.3-10.0 英寸/ 8.4-25.4 cm

DS3608/3678 EA3600 Network Connect工业以太网

支持的网络协议	EtherNet/IP、Profinet、Modbus TCP、TCP/IP
认证	ODVA EtherNet/IP、PROFIBUS
标准	符合 IEEE 802.3af 标准
电源	12 VDC 或 24 VDC，1 安培
LED 指示灯	LED1 电源指示灯：绿/黄双色LED灯；绿色：单元已通电并且正常；黄色：引导装载程序中 LED2 链接状态指示灯：PHY控制的黄色LED灯闪烁表示以太网通信
安装	DIN导轨支架；可安装宽导轨(120mm)和窄导轨 (35mm)
工业以太网客户应用开发	设备定义文件（Profinet和EtherNet/IP）：EDS文件；GSD文件；可在TIA（完全集成自动化）版本13或更高版本的三种扫描模式之间切换的单个示例应用程序，Step7版本5.5，LogixStudio5000版本24西门子IDE的功能块(FB)：TIA，Step7版本5.5（Step7版本5.5FB应以INT形式接收IO地址）罗克韦尔IDE例行程序

DS3608/3678使用环境

工作温度	有线DS3608：-22°F 到 122°F/-30°C 到 50°C 无线DS3678：-4°F 到 122°F/-20°C 到 50°C
存储温度	-40°F 至 158°F/-40°C 至 70°C
湿度	5% – 95% 相对湿度（无冷凝）
跌落规格	DS36X8：室温条件下，可承受多次从 10.0 ft/3.0 m 的高度坠落到混凝土地面 DS3678：-20° C 到 50° C 条件下，可承受多次从 8.0 ft/2.4 m 的高度坠落到混凝土地面 DS3608：-30° C 到 50° C 条件下，可承受多次从 8.0 ft/2.4 m 的高度坠落到混凝土地面
滚动规格	可承受从3.3 ft./1.0 m处翻滚7500 次
密封等级	扫描器：IP65 和 IP68，符合适用的 IEC 密封规格,FLB 通讯座：IP65
静电放电 (ESD)	按照 EN61000-4-2，±20 KV 空气放电、±10KV, 直接放电、±10 KV 间接放电
环境光抗扰度	0 到 10,037 英尺烛光/0 到 108,000 Lux（直接光照）

DS3608/3678相关法规

环境	RoHS EN 50581: 2012
电气安全	欧盟安全：EN 60950-1: 2006 + A11: 2009 + A1: 2010 + A12: 2011 + AC 2011 + A2: 2013； 国际安全：IEC 60950-1: 2005 + A1: 2009 + A2: 2013 美国/加拿大安全性：UL 60950-1，第二版，CAN/CSA-C22.2 No. 60950-1-07
激光/LED 安全	根据 IEC/EN 62471 (Ed 1)，为风险豁免组 LED;根据 IEC/EN 60825-1 (Ed 3)，为 2 级激光;符合 21CFR1040.10 规定
EMI/RFI	IT 辐射：EN 55022: 2010/AC: 2011（B 级）； IT 抗光性：EN 55024: 2010；重工业：EN 61000-6-2: 2005/AC:2005；谐波电流辐射：EN 61000-3-2: 2006 + A1: 2009 + A2: 2009（B 级）；电压波动和闪变：EN 61000-3-3: 2013；医用电气设备：EN 60601-1-2: 2007/AC: 2010, IEC 60601-1-2:2007（已修订）；无线射频设备：47 CFR 第 15 部分，B 子部分，B 级 数字设备：ICES-003 第 5 版，B 级

DS3608/3678实用工具和维护

123Scan	通过程序设定扫描器参数、升级固件、提供已扫描条码的数据并打印报告。
扫描器 SDK	生成功能多样的扫描器应用程序，包括文档、驱动程序、测试实用工具和示例源代码。
扫描器管理服务 (SMS)	远程管理您的 Zebra 扫描器并查询其资产信息。
网络连接	无需其他转换设备，即可直接将DS3600系列扫描器无缝连接到工业以太网。

DS3608/3678其它

保修	依据 Zebra 硬件保修声明，DS3608-DPA/DS3678-DPA 享有工艺和材料质量保修服务，期限为：扫描器与通讯座：三十六 (36) 个月，电池：十二 (12) 个月，自发货之日算起。
建议选择的服务	Zebra OneCare™ 心畅服务 (Select)；Zebra OneCare 心悦服务(Essential)

Zebra 3600系列满足不同需求的型号

LI3600-SR	标准范围一维条码采集
LI3600-ER	扩展范围一维条码采集
DS3600-SR	标准范围一维和二维条码扫描
DS3600-HP	高性能扫描器，可更远距离采集一维/二维条码，并具有OCR、拍照和文档采集功能
DS3600-HD	采集高密度一维/二维条码
DS3600-DP	采集直接部件标识(DPM)
DS3600-ER	扩展范围一维/二维条码采集
DS3600-DPA	经优化以读取 DPM和宽一维条码
DS3600-KD	键盘和彩色显示屏可实现更多功能性
备注:以上的3600都分别有 有线的3608和无线的3678型号
